经典再升级 新一代4G DTU
更高的传输速率、更丰富的数据形式（图像、视频、音频等）
● 支持RTU与DSC透明数据传输
● 支持球盟会DDP传输协议，配合DDP协议开发包简化开发难度
● 通过球盟会DDP协议可实现数据传输、远程参数配置、重启动控制
● 支持串口AT协议，可在运行过程中切换到AT状态，进行参数配置、重启控制式
支持短信通信，轻松远程告警、控制，提升运营效率
● 支持TCP/UDP/短信三种通信方式
● 短信支持7bit、8bit、UCS2编码，可以进行中文短信收发
● 短信号码支持国际区号及本地号码
支持专网接入，数据传输更安全
● 支持移动运营商的APN专网
● DSC寻址方式支持固定IP地址和域名
● 支持获取移动专网的指定IP
M2M云平台管理，足不出户，远程故障诊断、维护、升级
● 设备故障告警，提升偏远地区设备在线率
● 支持SIM卡管理，无需固定IP，提升规模化管理能力
● 远程升级，故障自恢复，确保传输管道通畅
● 多重加密技术，确保通信链路数据安全
● 设备远程管理、维护，降低运维成本，提升效率
● 支持网管功能，流量可控，可管，降低运维成本
● 自动生成业务统计报表，为运营决策提供有力依据

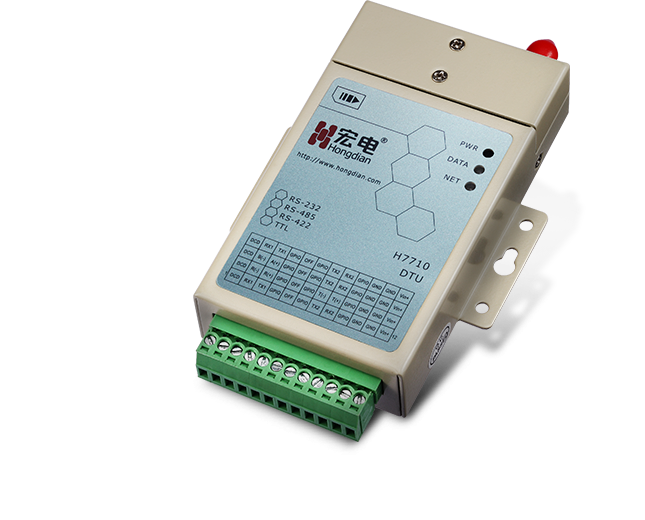

多种接口选择，兼容所有串口下位机
支持TTL/RS-232/RS-422/RS-485任意一种
TTL
RS-422
RS-232/RS-485
工业级品质，7×24h稳定传输
● 产品器件均由知名供应商提供，品质可靠
● 采用工业级设计，通过EMC四级测试，确保传输稳定性

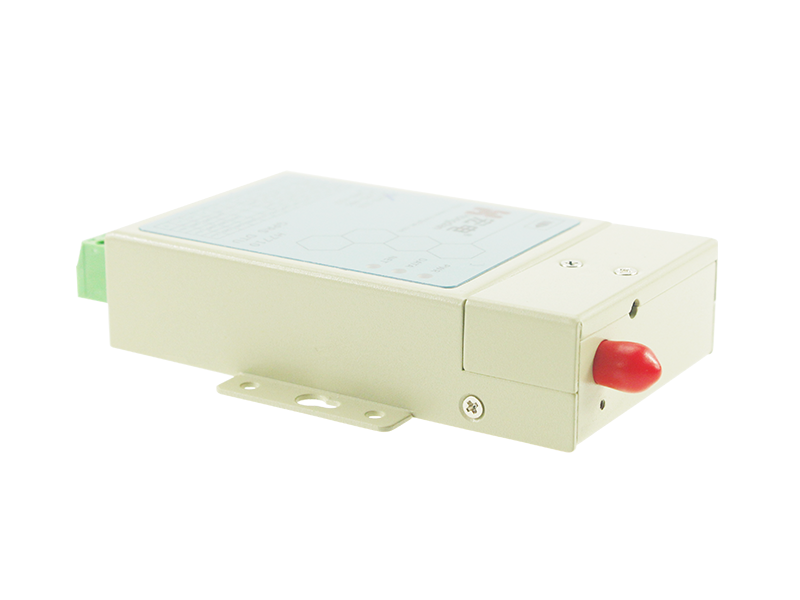

科学的外观设计，体积小而轻巧，无安装空间要求
● 产品体积小至93x54x22mm，重量仅150g，轻松实现各种环境的快速安装
● 产品采用科学、人性化的外观设计，安装支架与外壳一体化，大大提高项目现场的安装效率
| 硬件规格 | 规格说明 | 备注 |
|
产品型号 |

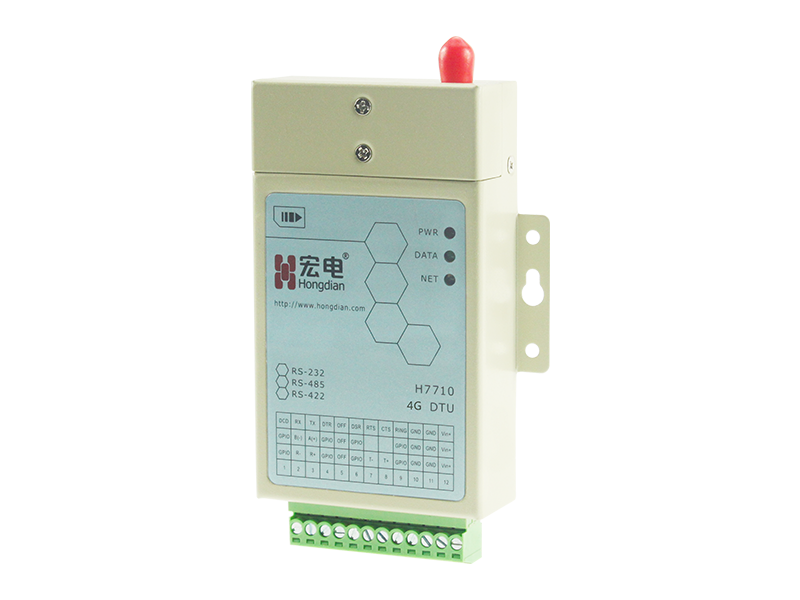

H7710 |
|
|
网络 |
支持网络 |
5G/4G |
|
设备接口 |
天线接口 |
SMA-K(阴头) |
|
SIM卡 |
1.8V/3.0V |
|
|
串行数据口 |
RS-232/RS-485/RS-422/TTL(双串口) |
|
|
串行数据速率 |
标准300～115200bps |
|
|
接口端子 |
3.5mm可插拔接线端子（14～24AWG线） |
|
|
功能特性 |
基本功能 |
支持PPP、TCP/IP协议栈 |
|
支持透明传输及球盟会DDP协议传输 |
||
|
支持电信运营商APN/VPDN专网 |
||
|
支持固定IP和动态域名数据中心 |
||
|
支持7bit/8bit/UCS2短信编码 |
||
|
支持数据、短信、电话振铃、定时上下线等多种工作模式节省功耗 |
||
|
支持透明TCP/UDP/SMS，DDP+TCP/UDP等多种通讯方式 |
||
|
支持多通道同时在线、数据和短信通道互备份、数据和数据互备份 |
||
|
支持最高115200bps串口波特率 |
||
|
支持移动运营商的APN或VPDN专网 |
||
|
工业级5G/4G/3G/2G无线通讯模块 |
||
|
12pin可插拔端子排适合工业应用现场 |
||
|
增强功能 |
支持球盟会串口RDP协议，满足下位机通用化管理和通讯 |
|
|
|
支持球盟会 WMMP 协议，满足球盟会云平台远程统一管理 |
|
|
|
支持球盟会 DDP 协议，格式短信远程批量管理设备 |
|
|
供电电源 |
工作电压 |
+5V～+36VDC |
|
功耗 |
待机功耗 |
约30mA@+12VDC （功耗因网络制式不同会有变化） |
|
物理特性 |
尺寸 |
112.3mm×70mm×22mm(含螺丝高度) |
|
重量 |
约190g |
|
|
工作环境温度 |
-30℃～+70℃ |
|
|
存储温度 |
-40℃～+85℃ |
|
|
相对湿度 |
≤95%（无凝结） |
|
软件功能 |
功能分类 |
功能说明 |
|
网络通讯 |
拨号联网 |
支持上电自动拨号 支持按需拨号、定时上下线 支持APN/VPDN专网传输方式. 支持CHAP、PAP认证 |
|
通道功能 |
支持1~5个通道中心 支持多中心、主备中心方式通讯 支持SMS（短信）传输方式 支持云管理通道，满足远程统一批量管理需求 支持自定义注册包、心跳包、串口数据分包 |
|
|
通讯协议 |
内嵌TCP/IP协议栈 支持IP/ICMP/PPP协议 支持TCP/UDP通讯方式，支持数据透明传输 支持TCP Server (服务器)模式 支持球盟会DDP协议，球盟会RDP (下位机配置管理)协议 支持DNS解析 支持MQTT协议 支持DDP协议，对数据进行封装 |
|
|
配置管理 |
配置 |
支持一体化工具盒本地配置，支持配置导入、导出功能 支持球盟会Wedora设备云平台远程管理配置 支持手机SMS (短信)远程配置 |
|
升级 |
支持本地串口升级、远程云管理升级、远程FTP升级等多种升级方式 |
|
|
调试 |
支持打印日志分级控制，支持中文日志 支持多串口独立工作，DEBUG调试不影响数据串口 |
