H7118 军工级 DTU,工业无线数据传输终端_参数

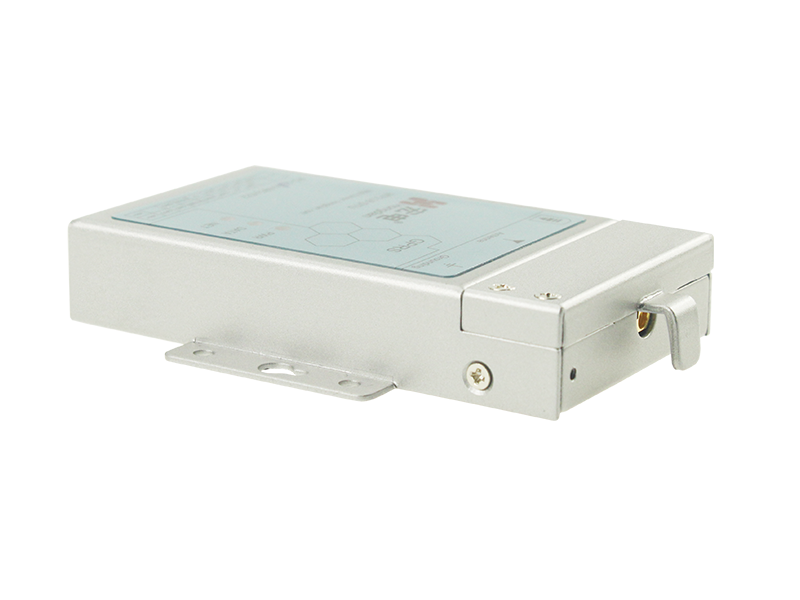

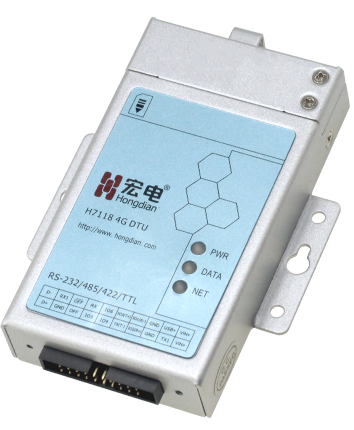

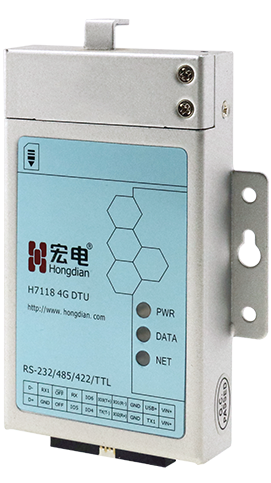

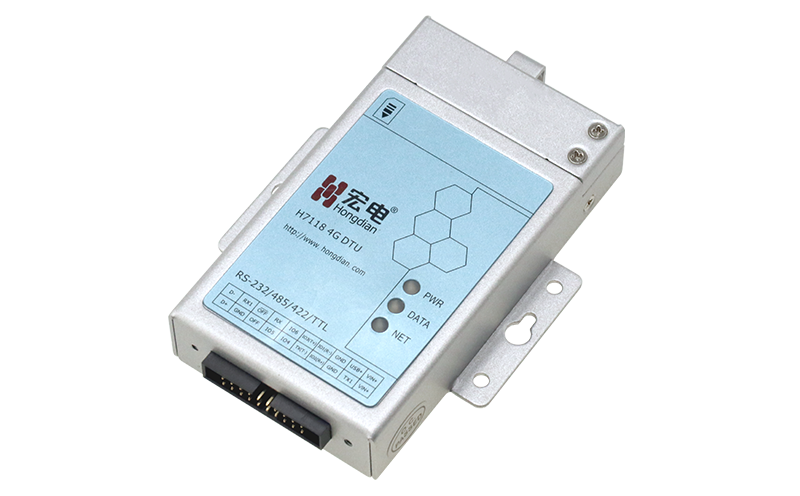

H7118 小型无线数据终端

采用高性能工业级设计，温度适应能力超强，特别适用于恶劣的工业环境；体积最小、功耗低的一款外置式产品，尺寸相当于通用名片的大小，厚度不到2CM。

样机申请

申请使用资格，将有专人为您提供服务与报价

DTU

立即申请

● 适应各类高/低温、高湿度、高干扰等恶劣环境

● 支持GSM/GPRS网络

支持TTL/RS-232/RS-422/RS-485任意一种

TTL

RS-422

RS-232/RS-485

透明链路下可自定义注册包、心跳包、注销包

通过球盟会DDP协议可实现数据传输、远程参数配置、重启动控制

● 产品器件均由知名供应商提供，品质可靠

● 采用工业级设计，通过EMC四级测试，确保传输稳定性

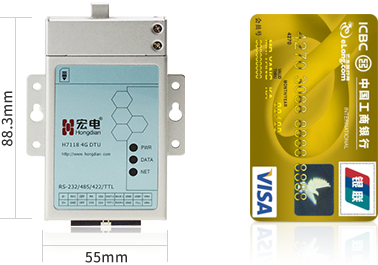

产品体积小至83.5x47x17.5mm，重仅150g，轻松实现各种环境的快速安装

产品采用科学、人性化的外观设计，安装支架与外壳一体化，大大提高项目现场的安装效率

● 设备故障告警，提升偏远地区设备在线率

● 支持SIM卡管理，无需固定IP，提升规模化管理能力

● 远程升级，故障自恢复，确保传输管道通畅

● 多重加密技术，确保通信链路数据安全

● 设备远程管理、维护，降低运维成本，提升效率

● 支持网管功能，流量可控，可管，降低运维成本

● 自动生成业务统计报表，为运营决策提供有力依据

通过手机微信平台，随时随地轻松掌控网络和设备状态，在线升级、远程管理等。

技术规格

硬件规格	规格说明	备注
网络	支持网络	4G全网通，5G可选
设备接口	天线接口	MMCX阴头
	SIM卡	1.8V/3.0V

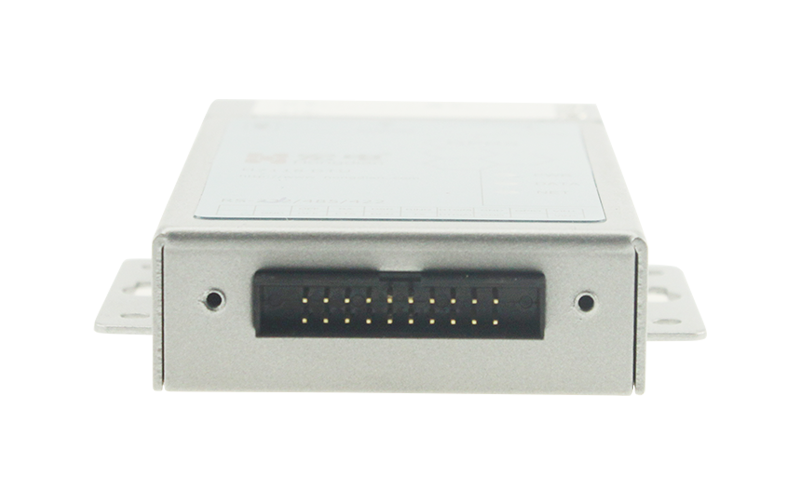

	串行数据口	RS-232/RS-485/RS-422/TTL
	串行数据速率	标准300～115200bps（可配）
功能特性	云管理平台	支持球盟会Wedora平台批量设备管理
	多通信协议	球盟会特有的DDP协议，保证数据链通畅
	多通信协议	支持球盟会RDP和WMMP协议，满足下位机和平台设备交互管理
	多工作模式	设备加电自动上线，掉线自动恢复
		休眠中数据、语音、短信唤醒上线
		下位机指令控制按需上、下线
		数据环回测试
	多通道通信	支持4个数据中心同时通信
		支持主备数据中心互为备份通信
		每个数据中心通信方式可单独定义
	参数配置远程管理	数据中心服务器远程配置
		短信远程配置
		Wedora平台远程配置
供电电源	工作电压	+5V～+36VDC
功耗	空闲时平均功耗	约25mA@+12VDC 功耗因网络制式及环境不同会有所变化
功耗	工作时平均功耗	约100mA@+12VDC
物理特性	尺寸	88.3mm×55mm×22mm
	重量	135g
	工作环境温度	-30℃～+70℃
	存储温度	-40℃～+85℃
	相对湿度	95%（无凝结）

软件功能	功能分类	功能说明
网络通讯	拨号联网	支持上电自动拨号支持按需拨号、定时上下线支持APN/VPDN专网传输方式. 支持CHAP、PAP认证
	通道功能	支持1~5个通道中心支持多中心、主备中心方式通讯支持SMS（短信）传输方式支持云管理通道，满足远程统一批量管理需求支持自定义注册包、心跳包、串口数据分包
	通讯协议	内嵌TCP/IP协议栈支持IP/ICMP/PPP协议支持TCP/UDP通讯方式，支持数据透明传输支持TCP Server (服务器)模式支持球盟会DDP协议，球盟会RDP (下位机配置管理)协议支持DNS解析支持MQTT协议支持DDP协议，对数据进行封装
配置管理	配置	支持一体化工具盒本地配置，支持配置导入、导出功能支持球盟会Wedora设备云平台远程管理配置支持手机SMS (短信)远程配置
	升级	支持本地串口升级、远程云管理升级、远程FTP升级等多种升级方式
	调试	支持打印日志分级控制，支持中文日志支持多串口独立工作，DEBUG调试不影响数据串口
