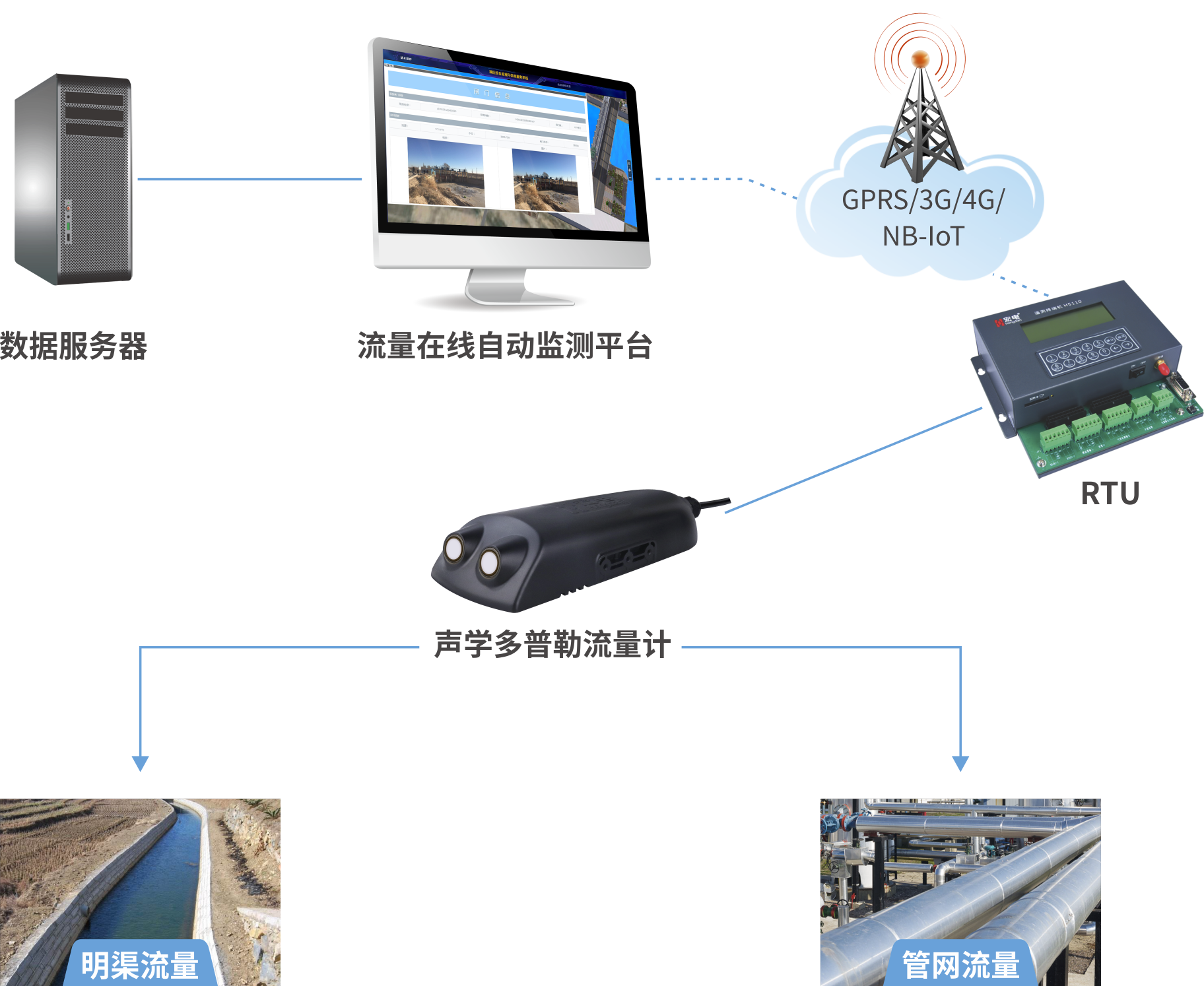

系统拓扑图



系统架构

系统主要由现场采集单元、数据处理单元（测量主机）、通信网络和监控中心数据服务平台组成。系统由声学多普勒流量计测量流体流速、水位、水温和流量，遥测终端RTU将数据通过3G/4G/GPRS/SMS网络传输至流量监测中心，监测中心结合相应的监控及分析软件可实时对现场数据可视化监测，实现系统运行无人值守、有人管理的模式。





系统功能

1、实时监测流体流速、水位、水温和流量，及时发现管网淤积、堵塞现象

2、支持3G/4G/GPRS/CDMA/NB-IoT等多种组网方式

3、监测窨井水位

4、及时提供管网运行预警信息

5、诊断排水管网中的瓶颈管段

6、为排水能力模拟提供基础数据



系统核心产品

系统中使用的H1688声学多普勒流量计是一款性价比非常高的接触式声学多普勒测流设备，尤其适用于浊度大于20mg/L的流体流量测量，同系列产品也可应用于固液两相流的流量测量。具有微功耗、高精度、宽量程等特点，操作简便，可同时检测流量、流速、水位、水温、剩余电量、电压等多种参数，能够很好的满足用户对于产品高精度和高稳定性的需求。与其它常规类型流量计或其它超声波流量计相比，具有高精度、高可靠性、高性能、价格适中等显著特点，具体技术特点如下：



1、断面流速测量：超声波探头的测量截面为椭圆形，覆盖不同纵深的流速，更接近于断面流速；

2、测量精度高：选带傅里叶变换(Zoom-FFT)算法保证测量结果稳定并具有毫米级别的速度分辨率；

3、结构设计独特：通过专利保护的结构设计有效防止淤泥堵塞关键测量部位，减少流量计的维护；

4、低功耗设计：嵌入式软硬件整体低功耗设计、先进的电源管理策略及科学的工作模式切换；

5、应用场景广：浊度大于20mg/L的满管和非满管流量测量均可，通过选用球盟会相关配件可扩展支持淤积监测功能；

6、防护等级高：IP68防水防尘等级，可满足各种不同应用场合；

7、电路异常保护：有过电压保护、浪涌电压保护及电源极性反接保护，避免操作失误引起的电气损坏。
