一、方案背景

热力管网系统作为冬天供暖设备的主力军，直接影响到人民群众的冷暖问题，干系重大，因此需要工作人员时时巡逻查看，保障供热系统的稳定运行，所以热力管网智能监测十分必要。热力管网自动化在线监测系统是由热源、网管、用户组成的循环系统，涵盖工厂、企业、单位、居民小区等诸多场所。

二、行业痛点

各热力站独立运行，无法实时监测供暖各项信息，不能保障供暖数据的及时性和准确性。在供热过程中，无法发现阀门泵机等设备的运行情况，不能进行实时维护。供热管网质量控制缺失，造成管道密封不严、热力管网散热损失严重、供热管道使用寿命低，容易造成管道恶性事故，导致管网失水以及能源损失严重。

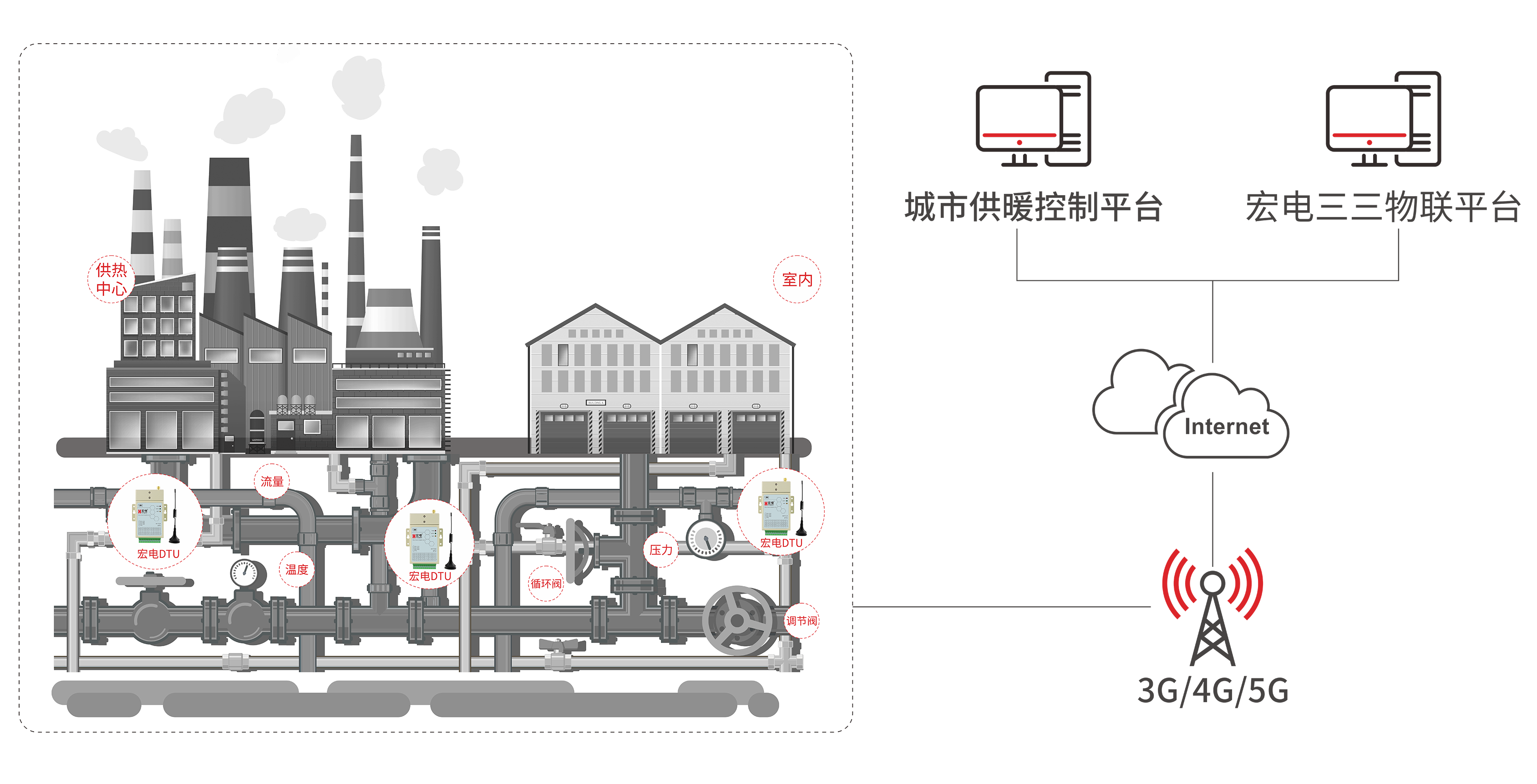

三、方案架构

方案以球盟会4G/5G DTU为载体，在感知端接入温度、压力、流量等传感器作为感知设备，将采集到的供热设备的电压、电流、压力、温度、流量、运转状态、运行参数监测与调节、安全防盗等数据通过球盟会4G/5G DTU实时传输到远程监控平台。

1、感知层

主要由压力传感器、流量计、液位计、温度传感器等组成，实时采集后通过RS-232 串口/RS-485串口将数据送往球盟会4G/5G DTU通信模块。

2、通信层

主要由球盟会4G/5G DTU和上位机平台软件构成，系统通过运营商的无线网络对分散在不同地理位置换热站中温度、压力、流量、液位等参数集中实时监视，实时采集管网中换热站设备启停状态信息，以及阀门开启\关闭状态信息，并实现远程在线控制，调节热电厂运行状况，保证冬季整个供暖的稳定运行。

3、热力站远程监控管理平台

基于球盟会三三物联平台搭建热力站远程监控管理平台，实现对离散的热力站集中监控，支持热力管网设备管理、GIS地图管理、供热数据实时展示、换热站运行数据分析、视频监控、超标告警、值班日志等多种可视化监控功能，多维度掌握设备的运行情况。提供组织管理和自定义权限功能，可满足多方用户同时监控设备数据的复杂监控场景。

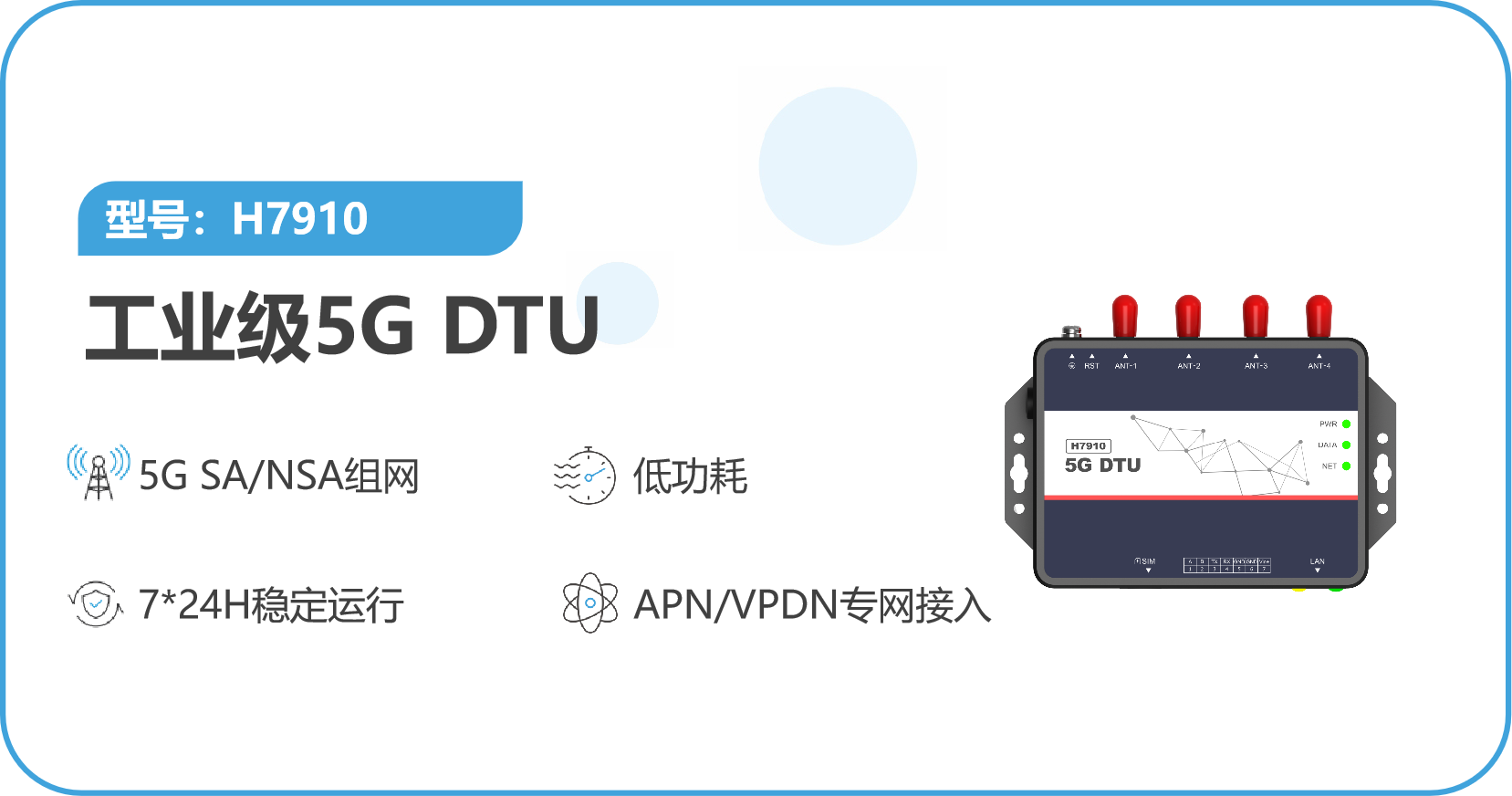

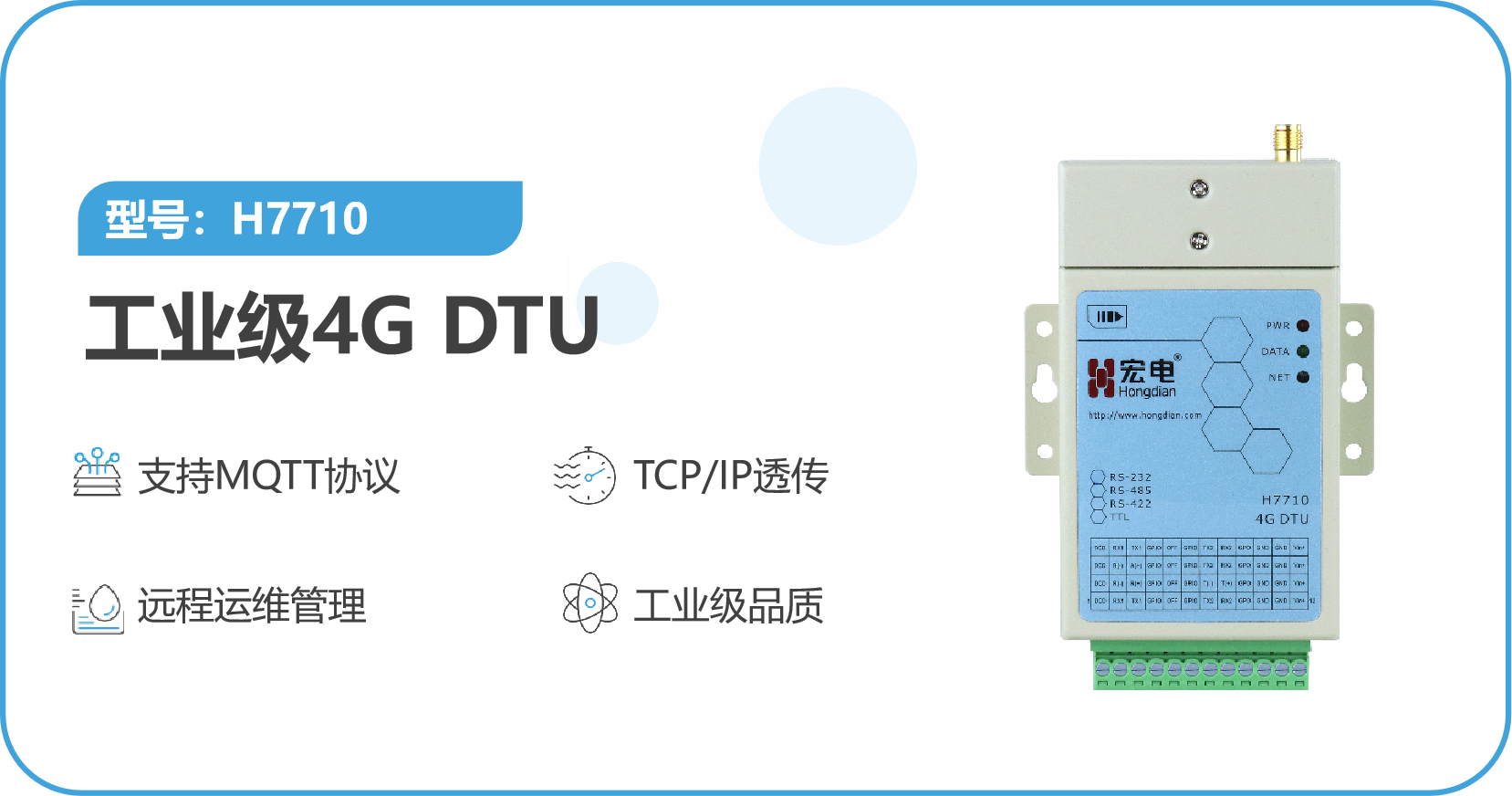

四、核心产品

五、方案优势

1、性价比高

使用无线通信方式，无须增加额外的布线投入，全面覆盖国内运营商网络。

2、实时性强

具有实时在线的特性，数据传输时延小，并支持多点同时传输，因此监控中心可以多个监控点之间快速，实时地进行双向通信，很好地满足系统对数据采集和传输实时性的要求。

3、稳定性高

球盟会4G/5G DTU采用面向连接的TCP协议通信，避免了数据包丢失的现象，保证数据可靠传输，中心可以与多个监测点同时进行数据传输互不干扰。产品采用工业级硬件设计，能够在高温高湿环境下稳定运行。

4、易运维

维护方便，支持远程管理，远程配置，远程升级功能，降低运营成本。

六、方案价值

1、运维管理降本增效。

实现对热力站的全面监控和无人值守，随时掌握热力站运行情况，排除热力站设备存在的隐患；远程监控设备异常及故障，实现预测性维护，极大降低管理成本，提高管理工程效率。

2、及时发现和消除事故隐患。

热力管网泄露监测、位置定位，重点区域视频远程监控，实现动态安全监管，精准预告响应及时，结合加强城镇供热事故隐患排查治理工作，及时发现和消除事故隐患。

3、缓解配套服务压力，提升居民幸福感。

随着社会供热需求的增大，供热面不断增加，及时、准确的对热力进行调配，才能避免供热不均造成的浪费及保证用户的正常使用，缓解供热单位配套服务压力。

七、成功案例

太原热网集中供热监控调度项目

沈阳换热站远程监测项目

北京供热中心监测项目

大连换热站远程监测项目

鞍山热网集中供热监控调度项目

山东高密供暖管网监测项目

辽宁营口热网改造项目
